Flink基础知识入门案例

📝 基础知识

Flink分布式处理引擎，用于有界和无界数据流进行有状态计算

Flink特点

高吞吐和低延迟;每秒处理数百万个事件，毫秒级延迟
结果准确性：Flink提供了事件时间和处理时间语义。用于乱序事件流，事件时间语义仍然能提供一致且准确的结果
精确一次（exactly-once）的状态一致性保证
可以连续到最常用的外部系统，比如Kafka，Hive，JDBC，HDFS，Redis等
高可用：本身高可用的设置，加上k8s，yarn和mesos的紧密集成

无界数据流：

有定义流的开始，但没有定义流的结束
无休止的产生数据
无界流的数据必须持续处理，即数据被摄取后需要立刻处理;我们不能等到所有数据到达后再处理，数据是无限的

有界数据流：

有定义流的开始，也有定义流的结束
有界流可以摄取所有的数据后再进行计算
有界流所有的数据可以被排序，所以不需要有序摄取
有界流处理通常被成为批处理

把流处理需要的额外数据保存成一个“状态”，然后针对这条数据进行处理，并且更新状态，这就是有所的有状态的流处理

状态在内存中：优点，速度快;缺点：可靠性差
状态在分布式中：优点：可靠性高;缺点：速度慢

📝 Flink部署

客户端(Client): 代码由客户端获取并作转换，之后交给JobManager
JobManager是Flink集群里的管事人，对作业进行中央调度管理;而它获取到要执行的作业后，会进一步处理转换，然后分发给真正的TaskManager
TaskManager：真正干活的人，数据的处理操作都是他们来做的

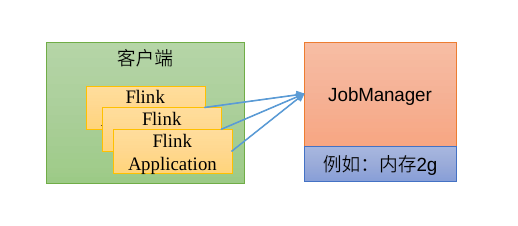

Session Mode(会话模式)

先启动一个集群，然后保持会话，在这个会话中通过客户端提交作业。集群启动时所有的资源都已经确定了，所有提交的作业会竞争集群中的资源

会话模式比较适合单个规模小，执行时间短的大量作业

bin/yarn-session.sh -nm testFlink_流批基础入门

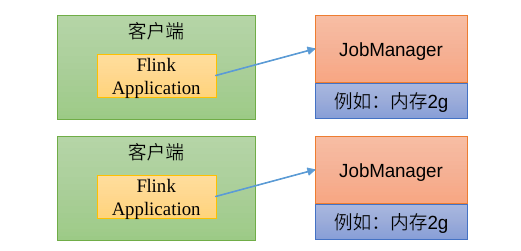

单作业任务(Per-Job Mode)

回话模式因为资源共享会导致很多问题，所以为了更好的资源隔离，考虑为每个提交的作业启动一个集群，这就是所谓的Per-Job模式

作业完成后，集群就会关闭，所有资源就会释放

这些特性使得单作业模式在生产环境更加稳定，所以是实际应用的首选模式

Flink本身无法直接这样的运行，所以单作业模式一般需要借助一些资源管理框架来启动集群，比如YARN，K8S等

bin/yarn-session.sh -nm testFlink_流批基础入门

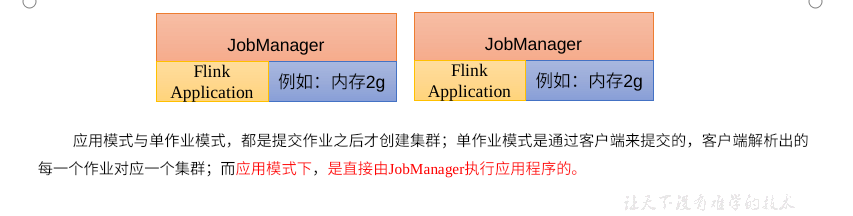

应用模式

会话模式和单作业模式下，代码都是在客户端上执行;然后由客户端提交到JobManager的;这种方式客户端需要占用大量的网络宽带，去下载依赖和二进制数据发送给JobManager;加上很多情况下我们提交的作业用的是同一个客户端，就会加中客户端所有节点的损耗

所以我们不要客户端了，直接把应用提交到JobManager上运行。

我们需要为每一个提交的应用单独启动JobManager，也就是创建一个集群。

这个JobManager只为执行这一个应用而存在，执行结束之后JobManager关闭了，这就是所谓的应用模式

bin/yarn-session.sh -nm testFlink_流批基础入门

Yarn运行模式

客户端把Flink应用提交给Yarn的ResourceManager，Yarn的ResourceManager会向Yarn申请容器;在这些容器里，Flink会部署JobManager和TaskManager的实体，从而启动集群

Flink会根据运行在JobManager的作业所需要的slot数量动态的分配TaskManager资源

部署方式

会话模式部署

Yarn的会话模式与独立集群有不同，需要首先申请一个Yarn会话(Yarn Session)来启动集群

执行脚本向Yarn申请资源，开启一个Yarn会话

参数解读

-d: 分离模式，如果你不想让Flink Yarn客户端一直前台运行，可以使用这个参数，即使关闭掉了当前会话，Yarn Session也可以后台运行

-jm(JobManagerMemory):配置JobManager所需内存，默认单位是MB

-nm(—name):配置在Yarn UI界面上显示的名字

-qu(—queue):指定Yarn队列名

-tm(—taskManager):配置每个TaskManager所使用的内存

bin/yarn-session.sh -nm test

将Jar上传到集群，通过指令对该任务进行提交

bin/flink run -c com.atguigu.wc.SocketStreamWordCount FlinkTutorial-1.0-SNAPSHOT.jar

单作业模式

bin/flink run -d -t yarn-per-job -c com.atguigu.wc.SocketStreamWordCount FlinkTutorial-1.0-SNAPSHOT.jar

如果有错误

在flink的/opt/module/flink-1.17.0/conf/flink-conf.yaml配置文件中设置 classloader.check-leaked-classloader: false

Exception in thread “Thread-5” java.lang.IllegalStateException: Trying to access closed classloader. Please check if you store classloaders directly or indirectly in static fields. If the stacktrace suggests that the leak occurs in a third party library and cannot be fixed immediately, you can disable this check with the configuration ‘classloader.check-leaked-classloader’.
at org.apache.flink.runtime.execution.librarycache.FlinkUserCodeClassLoaders

可以使用命令查看和取消任务

查看: application_XXXX_YY是当前应用的ID

bin/flink list -t yarn-per-job -Dyarn.application.id=application_XXXX_YY

取消: 是作业的ID

bin/flink cancel -t yarn-per-job -Dyarn.application.id=application_XXXX_YY <jobId>

应用模式部署

应用模式同样非常简单，与单作业模式类似，直接执行flink run-application命令即可

执行命令提交作业：

bin/flink run-application -t yarn-application -c com.atguigu.wc.SocketStreamWordCount FlinkTutorial-1.0-SNAPSHOT.jar

在命令中查看或取消作业

查看：

bin/flink list -t yarn-application -Dyarn.application.id=application_XXXX_YY

取消：

bin/flink cancel -t yarn-application -Dyarn.application.id=application_XXXX_YY <jobId>

上传jar包等环境到hdfs

可以通过yarn.provided.lib.dirs配置选项指定位置，将flink的依赖上传到远程

1:上传flink的lib和plugins到HDFS上

hadoop fs -mkdir /flink-dist
hadoop fs -put lib/ /flink-dist
hadoop fs -put plugins/ /flink-dist

2：上传自己jar到HDFS

hadoop fs -mkdir /flink-jars
hadoop fs -put FlinkTutorial-1.0-SNAPSHOT.jar /flink-jars

3：提交作业

bin/flink run-application -t yarn-application	-Dyarn.provided.lib.dirs="hdfs://hadoop102:8020/flink-dist"	-c com.atguigu.wc.SocketStreamWordCount  hdfs://hadoop102:8020/flink-jars/FlinkTutorial-1.0-SNAPSHOT.jar

历史服务器

运行Flink Job的集群一旦停止，只能去Yarn或者本地磁盘上查看日志，不再可以查看作业挂掉之前的运行的Web UI,很难清楚之前作业挂的那一刻发送了什么

1：创建存储目录

hadoop fs -mkdir -p /logs/flink-job

2：在flink-config.yml中添加如下配置

jobmanager.archive.fs.dir: hdfs://hadoop102:8020/logs/flink-job
historyserver.web.address: hadoop102
historyserver.web.port: 8082
historyserver.archive.fs.dir: hdfs://hadoop102:8020/logs/flink-job
historyserver.archive.fs.refresh-interval: 5000

3：启动历史服务器

bin/historyserver.sh start

4：停止历史服务器

bin/historyserver.sh stop

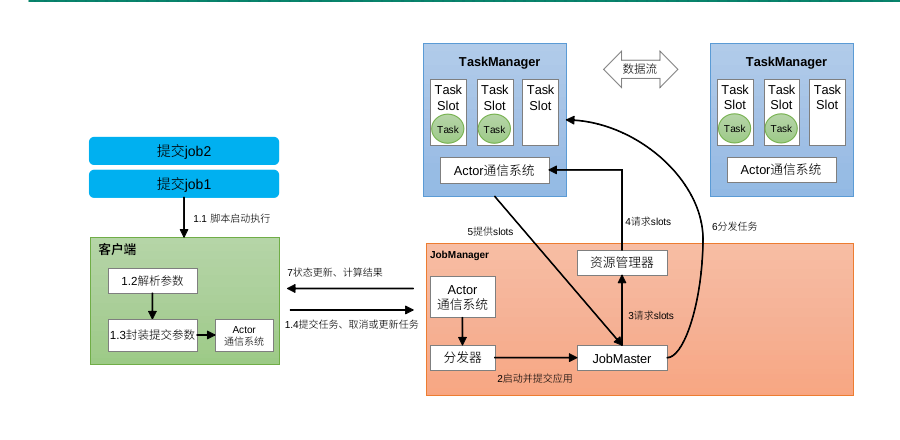

Flink运行架构

bin/yarn-session.sh -nm testFlink_流批基础入门

JobManager：作业管理器

JobManager是一个Flink集群中任务管理和调度的核心，是控制应用执行的主进程。也就是，每个应用都应该被唯一的JobManager所控制执行

JobMaster

JobMaster是JobManager的核心组件，负责处理单独的作业（Job）;所以 JobMaster和具体的Job是一一对应的，多个Job可以同时运行在一个Flink集群中，每个Job都有自己的JobMaster

早期的Flink版本中，没有JobMaster的概念，而JobManager的概念范围较小，实际指的就是现在所说的JobMaster

作业提交时，JobMaster会接收到要执行的应用。JobMaster会把JobGraph转换成一个物理层面的数据流图，这个图被叫做“执行图”（ExecutionGraph）,它包含了所有可以并发执行的任务

JobMaster会向资源管理器(ResourceManager)发出请求，申请执行任务必要的资源

一旦获取到足够的资源，就会将执行图分发到真正运用它们的TaskManager上

而在运行过程中，JobMaster会负责所有需要中央协调的操作，比如说检查点（checkpoints）的协调

ResourceManager

主要负责资源的分配和管理，在flink集群中只有一个;所谓“资源”，主要是指TaskManager的任务槽(task slots)

任务槽就是Flink集群中的资源调配单元，包含了机器用来执行计算的一组CPU和内存资源;每个task都需要分配到一个slot上执行

Dispatcher分发器

Dispather主要负责提供一个REST接口，用来提交应用，并且负责为每一个新提交的作业启动一个新的JobManager组件

Dispatcher也会启动一个Web UI，用来方便地展示和监控作业执行的信息。Dispatcher在架构中并不是必需的，在不同的部署模式下可能会被忽略掉

TaskManager（任务管理器）

TaskManager是Flink中的工作进程，数据流的具体计算就是它来做的;Flink集群必须有一个TaskManager，每个TaskManager都包含了一定数量的任务槽（task slots）。slot是资源调度最小单位，slot的数量限制了TaskManager能够并行处理的任务数量

启动之后，taskManager会向资源管理器注册它的slots，收到资源管理器的指令后，TaskManager就会将一个或多个槽位提供给JobManager调用，JobManager就可以分配任务来执行

在执行过程中，TaskManager可以缓冲数据，还可以跟其他运行同一应用的TaskManager交换数据

核心概念

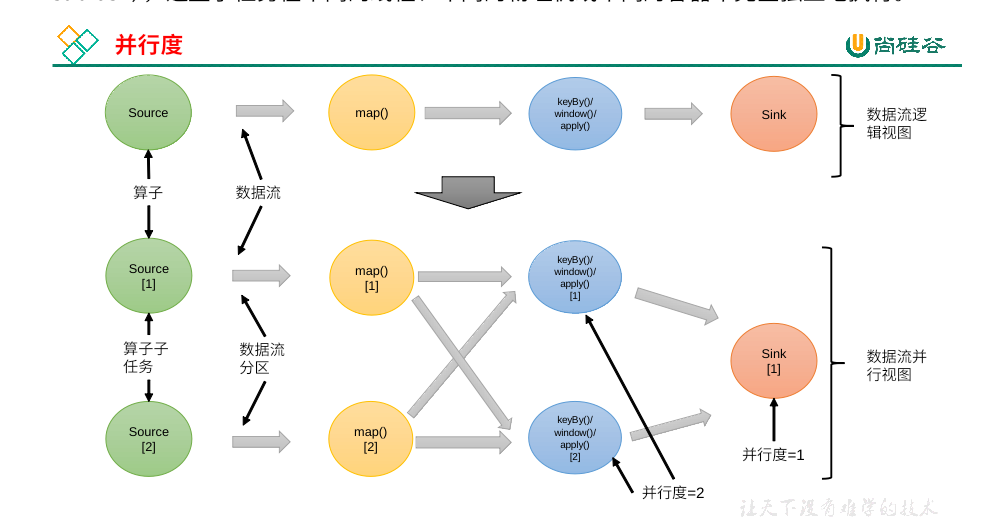

并行度

当处理的数据量特别大的时候，可以把一个算子操作，“复制”到多个节点上，数据来了之后就可以到其中任意一个来执行。这样一来，一个算子任务就被拆分成了多个并行的“子任务”（subTask），再将它们分发到不同节点，就真正实现了并行计算

一个特定的算子的子任务(subTask)的个数被称之为并行度(parallelism)

包含并行子任务的数据，就是并行数据流，它需要多个分区(stream partition)来分配并行任务

bin/yarn-session.sh -nm testFlink_流批基础入门

并行设置

stream.map(word -> Tuple2.of(word, 1L)).setParallelism(2); 代码中进行设置
bin/flink run –p 2 –c com.atguigu.wc.SocketStreamWordCount ./FlinkTutorial-1.0-SNAPSHOT.jar 提交应用的时候指定
flink-conf.yaml 中 parallelism.default: 2 配置文件修改指定

算子链

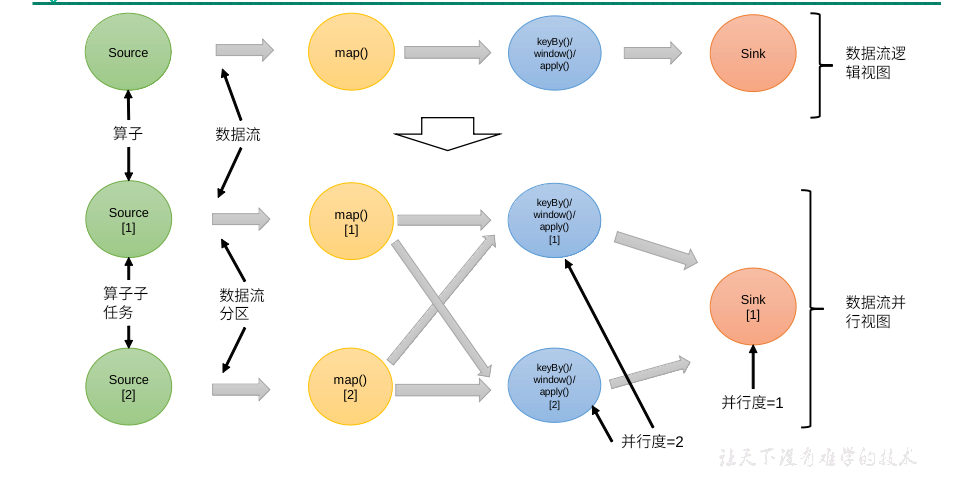

算子间的数据传输

一个数据在算子之间传输数据的形式可以是一对一的(one to one)的直通(forwarding),也可以是重分区（redistributing）模式

一对一模式

数据维护着分区以及元素的顺序。比如source和map算子，source算子读取数据之后，可以直接发送给map算子处理，它们之间不需要重分区，也不需要调整数据的顺序。这就意味着map算子的子任务，看到元素的个数和顺序跟source算子的子任务产生的完全一样，保持这一对一的关系。map，filter，flatMap等算子

重分区

数据的分区发生改变，比如map和后面的keyBy和window算子之间，以及keyBy/window算子和Sink算子之间，都是这样。每一个算子的子任务，会根据数据传输策略，把数据发送到不同的下游任务目标任务。这些传输方式都会引起重分区的过程;类似spark的shuffle

bin/yarn-session.sh -nm testFlink_流批基础入门

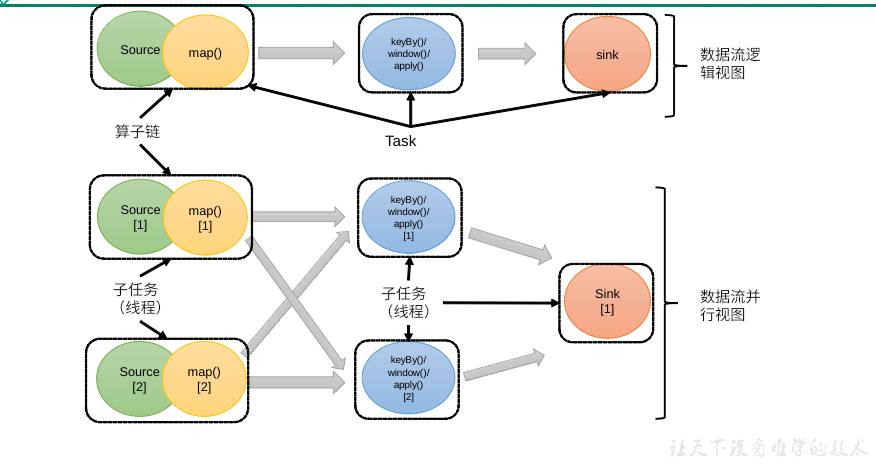

合并算子链

Flink中，并行度相同的一对一(one to one)算子操作，可以直接链接在一起形成一个”大”的任务（task），这样原来的原子就成为了真正任务里的一部分。

每个task会被一个线程执行，这样的技术成为“算子链”

将算子链接成task是非常有效的优化，可以减少线程之间的切换和基于缓存区的数据交换，在减少时延的同时提升吞吐量

bin/yarn-session.sh -nm testFlink_流批基础入门

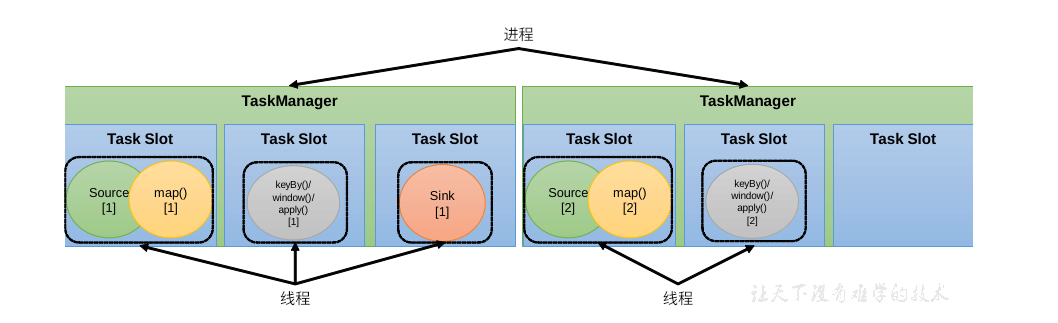

任务槽（Task Slots）

Flink中的TaskManager都是一个JVM进程，它可以启动多个独立的线程，来并行的执行多个子任务(subTask)

TaskManager的计算资源是有限的，并行的任务越多，每个线程的资源就会越少。

为了控制并发量，我们需要在TaskManager上对每个任务运行所占用的资源作出明确的划分，这就是所谓的任务槽(task slots)

每个task slot其实表示了TaskManager拥有计算资源的一个固定大小的子集。这些资源就是用来独立执行一个子任务的

bin/yarn-session.sh -nm testFlink_流批基础入门

任务槽配置

在 flink-conf.yaml 中进行配置：taskmanager.numberOfTaskSlots: 8 ；默认是一个

目前slot仅仅用来隔离内存的，不会涉及CPU隔离;在具体应用中，可以将slot数量配置为机器的CPU核心数，尽量避免不同任务之间对CPU的竞争。

任务槽和并行度

任务槽和并行度都和程序的执行有关，但是两者完全不同的概念。

任务槽是静态的概念，是指TaskManager具有的并发执行能力，可以通过参数 taskmanager.numberOfTaskSlots 来进行配置;而
